EQUIPOS Y MODULOS

MICROFONO DE MANO ICOM
(Nuevos)
Dinámico, calidad ICOM
Pulsador PTT
Adaptable al conector de cualquier equipo
Precio: 12 €

EA3UM

OFERTA
AMPLIFICADOR LINEAL 5.6 A 5.8  GHZ. ¡NUEVO!
Con fuente de polarización incluida
Para ser sujetado a disipador
Medidas:  115 X 55 mm.
Entrada 30-50 mW, Salida  1 W
Ganancia 13-14 dB
PRECIO:  57,00  Euros
KIT COMPLETO WALKY PROFESIONAL (NUEVO)
KIRISUN MOD. PT-5200
Con cargador, alimentador, batería y antena
12 Canales programables por software desde PC
Opera desde 420 a 470 Mhz. Potencia programable
Codifica/Decodifica 2 tonos, DTMF, 5 tonos
Subtonos analógicos y Digitales
Incluye software y cable para programación
PRECIO  150 €
PREAMPLIFICADOR DE BAJO RUIDO 50 MHZ.
Mod. SP6  Fabricado por SSB ELECTRONIC
Relés TX/RX incorporados
Puede accionarse por VOX o por tensión externa
Soporta hasta 100 W por VOX y 500 W. SSB por
Secuenciador ó Tensión externa
Conectores N
PRECIO  160 €
AMPLIFICADOR 5.6-5.8 Ghz

Montaje en caja intemperie
Sólido y estable
Conectores SMA
Precio 133 €
AMPLIFICADOR 24 GHz
K-BAND SUPER-LOW-NOISE AMPLIFIER KU 243 WS
KUNHE  DB6NT
Margen Frec. 23  a  24.5 GHz
RF salida  17 mW
Ganancia  29 dB
Factor de Ruido (NF) 1.8 dB
Alimentación  9 a 15 V. 60 mA.
Precio 190 €

ESPECIFICACIONES
TRANSMISOR  ATV  13  CMS.
Módulo transmisor para banda S, con dos canales de audio y uno de video en formato analógico.
Potencia de salida 200 mW +/- 1 dB en toda la cobertura de frecuencias 2300 a 2650 MHz
Puede suministrarse la placa con el circuito montado y ajustado, o instalado en una caja normalizada.


VER MÁS DETALLES

AMPLIFICADOR 23 cm.

Ideal para FM, SSB, ATV, DATV
Pot. entrada max.  1W  (30 dBm)
Pot. salida              18/20W
Usa el módulo M57762
Alimentación  12 V cc 3-4 Amp.
Con 400 mW entrada, entrega 18 W. salida
DISCONTINUADO  !!

AMPLIFICADOR  LINEAL 2300-2400 MHZ.

Su construcción sigue rigurosamente los requisitos
y recomentaciones del fabricante del elemento
amplificador (FREESCALE/NXP) tanto en sus condiciones
estáticas de operación como dinámicas y térmicas

Ganancia           29 dB.
Potencia RF       23 W.

Impedancia entrada/salida  50 Ohms.
Se suministra como "Pallet" sin disipador.
Precio:  167 € gastos envio no incl.








LINEAR AMPLIFIER 2300-2400 MHZ.

Its construction strictly follows the requirements
and item manufacturer recommendations
amplifier (FREESCALE / NXP) both in your conditions
static operation such as dynamic and thermal

Gain 29 dB.
RF power 23 W.

Impedance input / output 50 Ohms.
It is supplied as a "Pallet" without a heatsink.
Price: € 167 shipping costs not incl.



MAS INFO

MORE INFO
ESQUEMA E INFO

AMPLIFICADORES
RF AMPLIFIERS
NUEVA VERSION PARA 23 CMS. CON EL MODULO MITSUBISHI RA18H1213G
INPUT  dBm
OUTPUT  W
MONitor  V.
Itot.  Amp.
Notes

   0
   21.4 dBm
   0.35
    --


   3    (2 mW)
23.6 dBm (220mW)
   0.5
    --


   6
27 dBm (0.5w)
   0.77
   1.24


   9
30 dBm (1 w)
   1.14
   1.40


  12    (15 mW)
33 dBm (2 w)
   1.67
   1.69


  15
37 dBm (5 w)
   2.75
   2.4


  20.2
44 dBm (25w)
   6.16
   5.24


  23.6  (229mw)
44.57 dBm (27w)
   6.66
   6.66


  24.8
44.77 dBm (30w)
   6.8
   6.84
no lineal

Operación Freq.   1240 - 1300  MHz
Z Entrada/Salida       50  Ohms
Alimentación   12 - 12.5 V.  7 Amp. max.
Incluye Monitor Potencia Relativa (MON)
Aplicaciones: FM, SSB, ATV, DATV...

Valor conjunto Sin Disipador        208 €
Valor Con Disipador Montado  237 €

Medidas variables según unidad
DISCONTINUADO  !!
SET DE ALTA POTENCIA PARA DATV EN 23 cms.

Especialmente diseñado para comunicación terrestre en DATV en sus diferentes clases de modulación.
Con entrada a los niveles regulables directamente desde los SDR MiniLime y Pluto desde -10 dBm a +3/5 dBm,
proporciona una potencia de salida útil de 160 a 180 W.sobre 50 Ohms, a antena.

Con la conveniente adecuación de niveles de excitación opera perfectamente en FM, SSB y otros modos
AMPLIFICADOR-EXCITADOR DE ALTA GANANCIA AMP23_5

Incondicionalmente estable.
Eleva señal de emisión desde -10 dBm con salida adecuada
para la correcta excitación de la etapa final de potencia.
El conjunto elimina la necesidad de módulos independientes
contiguos para alcanzar los valores necesarios de excitación.

Ganancia global 38-40 dB.
Alimentación 12-13 V. 1.2 Amp max.
Dimensiones 125 x 75 x 49 mm.
Potencia de salida  5-6 W max.

Construcción en caja con perfil de aluminio de gran robustez formando
un bloque por si mismo de alta disipación térmica, lo que dependiente
del modo de operación no requerirá disipación adicional.

Especialmente utilizable para amplificar directamente señales de
bajo nivel (osciladores, PLL, etc), para elevarlas a niveles manejables
en etapas de salida.
Ver tabla de mediciones.

Valor completo verificado  165.00 €
Input dBm/W
Out dBm/W
  -10dBm/0.1mW
28.6 dBm 680mW
  -7 / 0.2 mW
31.3 dBm
1.3 W
  -4 / 0.4 mW
34.37 dBm
2.73 W
  -1 dBm/0.8 mW
36.73 dBm
4.6 W
  0 dBm /1mW
37.2 dBm
5.24 W
Las mediciones pueden variar segun Unidad bajo test
ETAPA FINAL DE SALIDA AMP23_150

    Input  W
  Output  W
      MON
     Itot.  Amp.
      0.5
      44.6
       0.6
      4.25
      1
      85.7
       1.04
      5.9
      1.25
     107.9
       1.28
      6.79
      1.50
     130.9
       1.48
      7.38
      2
     158.5
       1.76
      8.20
      2.5
     185
       2
      9
      3
     207.5
       2.25
      9.9
      3.5
     223.9
       2.40
     10.1
ETAPA DE POTENCIA 23 cms.

Caracteristicas dinámicas:  Ver tabla
Alimentación     28 - 29  V   12 Amp max.
Dimensiones  170 x 100 x 80  mm
Z  in/out            50 Ohms

Sin disipador  valor 211. 00 €
Con disipador montado  248 €
ETAPAS BANDA S y  QO-100  2400 MHz
AMPLIFICADOR LINEAL  100 W.
UNIDAD DE POTENCIA 2300 - 2400 MHz

ALIMENTACION 28-30 V  (Ver tabla de medidas)
Conector SMA IN,  tipo N OUT  50  Ohms

Valor Sin disipador     215 €
Valor Con disipador montado   244 €
      IN  (dBm W)
     OUT  (W)
       Itot  Amp.
  30dBm  1
  44 dBm  25.1W
        4.4
  33         2
  47         50.1
        7.5
  35         3.1
  49          79.4
        9
  36.5      4.1
  50.5      107..>
        11 >
NOTA:
Pueden existir diferencias dependientes
de la Unidad bajo test.
La tabla se indica como referencia.
MODULOS EN GENERAL

AMPLIFICADOR LINEAL 200 W. QO-100  2400 MHZ.


Nivel entrada            14-16 W
Salida  RF                  200-220 W
Alimentación            28 - 30  V
                        22 - 24  Amp.
Medidas                    200 x 160 x 80 mm.
Precisa refrigeración por aire forzado.

... Consultar

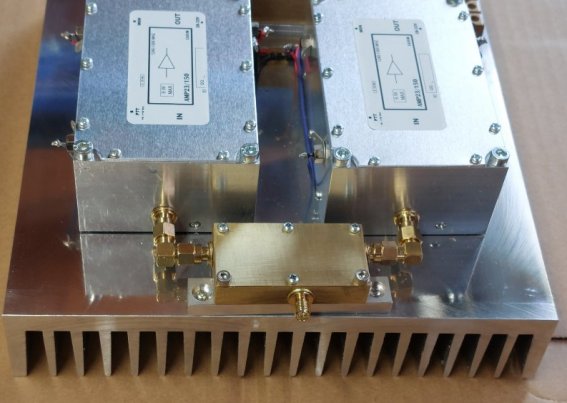

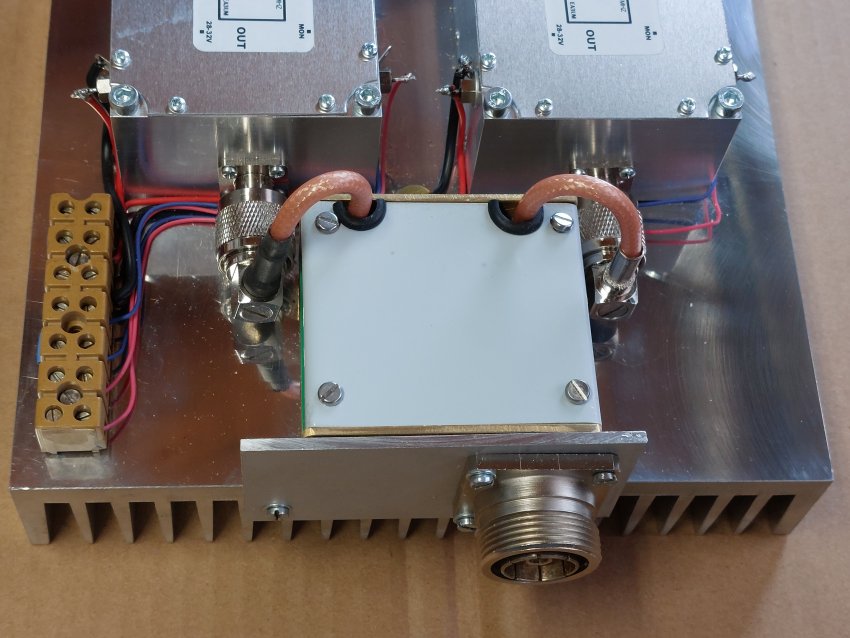

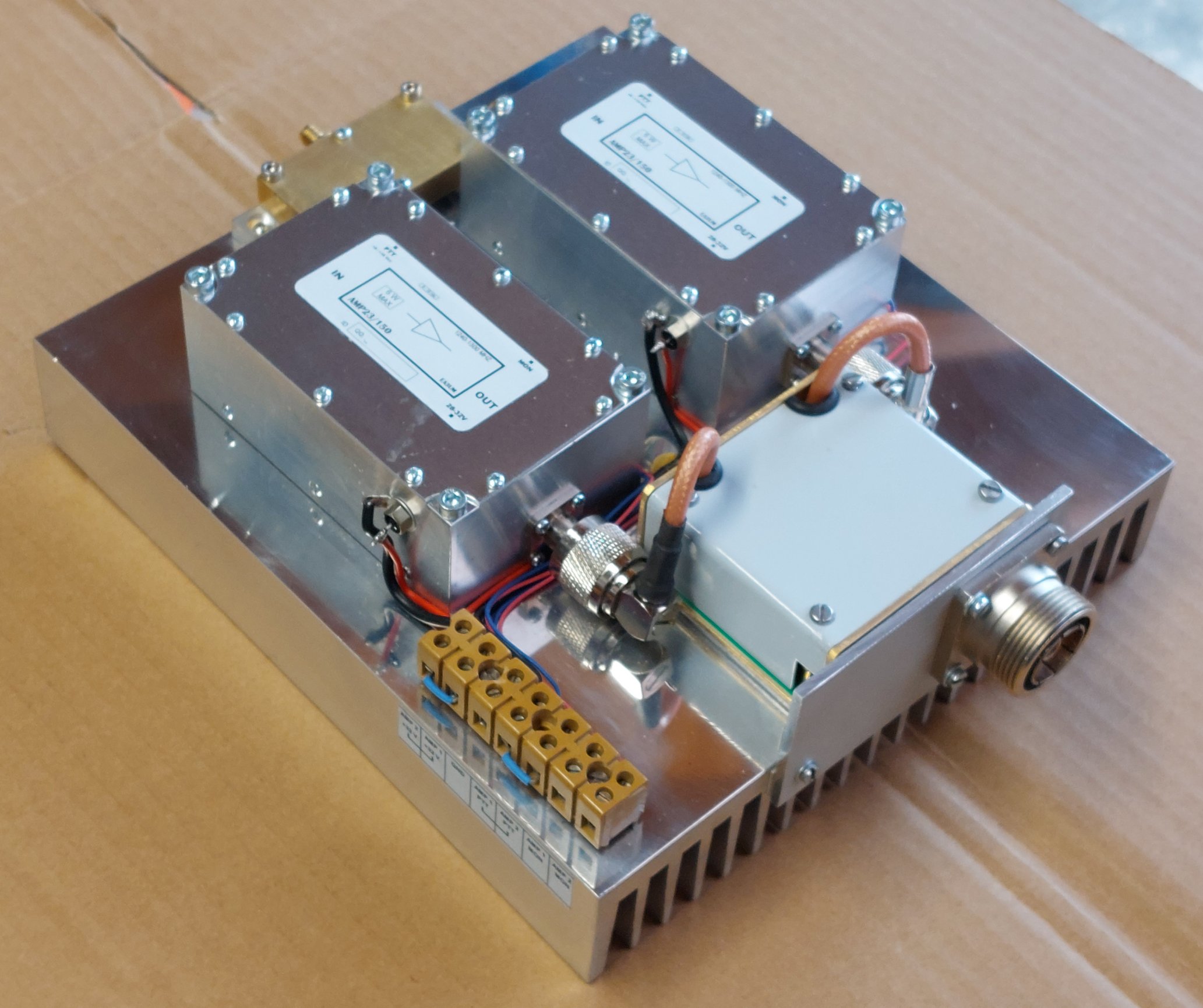

APLICACION DEL MODULO AMP23-150
Unidad completa con el módulo AMP23-150, para operación fonia en los modos
SSB, FM, CW con salida superior a 200 W.

Incorpora fuente de alimentación, relés coaxiales para conmutación RX / TX,
circuito de protección, medidor de potencia de salida, unidad de refrigeración
por aire forzado controlado por temperatura, etc.

Optimizado para operación en 1296 MHz.

Dimensiones:  300  x  190  x  120  mm.
